如圖所示，止水鋼板定型結構由止水鋼板、鋼筋支架、鋼絲網以及與底板上下層鋼筋 同直徑的鋼筋焊接組成。施工時止水鋼板定型結構與底板鋼筋綁扎為一體既可代替此部位的底板鋼筋又可防止混凝土澆筑時止水鋼板移位。定型結構下設砂漿條，用 來防止底板底部鋼 筋與墊層之間的保護層處在澆筑混凝土時混凝土外流。后澆帶墊層處設混凝土漿積存槽用來 鋼板網處外流的混凝土漿存放，避免由于混凝土漿的外流導致澆筑完后剔鑿工作。鋼絲網一 般采用單層鋼板網或單層鋼絲網，對于較深、較厚梁板，則采用雙層網作一次性模板，雙層 網中一層為鋼板網，一層則為細網眼鐵絲網，兩層網片可事先綁扎固定在一起。雙層網用定 型鋼筋支撐（一般為010@200），定型鋼筋與底筋、面筋焊接固定。后澆帶上側設置木方多 層板組合結構，用以避免澆筑混凝土時掉入混凝土以及在后澆帶澆筑前掉入垃圾，木方組合 結構在后澆帶澆筑前不進行拆除。
2底板后澆帶施工方法
2. 1墊層施工墊層施工時需要預先放出后澆帶位置線和后澆帶出混凝土漿積存槽 的位置線，并且在混凝土漿積存槽處挖深30mm。澆筑墊層混凝土時在混凝土漿積存槽 處標高降低30_，寬度為400_左右（因為在混凝土漿積存槽的兩側須留出鋼筋支架 的支設位置，此處假設后澆帶寬800mm）。
2.2墊層放砂漿條位置線墊層施工完成后進行防水層和防水保護層的施工。防水 保護層達到允許后續施工的強度后，在保護層上彈砂漿條的位置線。砂漿條寬100mm， 高度為圖紙設計的底板底筋的保護層厚度，砂漿條沿后澆帶通長設置，砂漿采用1: 2 水泥砂漿，砂漿條必須沿后澆帶位置順直，以保證止水鋼板組合結構的底筋放置在砂漿 條上和防止混凝土的外漏。
2.3止水鋼板組合結構焊接止水鋼板組合結構需提前焊接，以防影響施工進度。 止水鋼板采用設計尺寸及厚度的鋼板。鋼絲網的固定部分見如下詳圖，
其中固定鋼絲網的上下兩根主筋米用與底板上下層鋼筋同型號的鋼筋，施工時來代 替此位置的底板上下層鋼筋，以達到節約鋼筋、固定牢固、施工方便、提高效率的作用。 支撐鋼絲網的鋼筋支撐采用廢料鋼筋但直徑不小于010，間距不大于300mm，一般取間 距為200mm。鋼筋支架亦采用廢鋼筋焊接，直徑不小于014，間距不大于500mm。
2.4底板底筋底鐵綁扎、止水鋼板組合結構放置底板底筋的底鐵按照圖紙的設計 間距鋪設完畢后在后澆帶側邊位置放置止水鋼板組合結構，組合結構下側鋼絲網的最下 側鋼筋放置在砂漿條上，作為底板底筋的上層鐵，在兩側區域逐次按照設計間距綁扎底 筋的上層鐵。
2.5底板上層鋼筋綁扎底板底筋綁扎完成后，在規定的位置放置鋼筋馬鐙，尤其 是在止水鋼板組合結構的兩側500距離處要放置一道馬鐙，防止底板上層鋼筋的重量全 部壓在組合結構上而導致鋼絲網變形。組合結構鋼絲網上側鋼筋作為底板上層鋼筋的下 鐵。底板上層鋼筋的綁扎從后澆帶處開始逐次綁扎完成。
2.6后澆帶多層板組合結構固定底板鋼筋綁扎完成并且驗收合格后，在后澆帶區 域固定多層板組合結構。多層板組合結構是兩側為通長木方，上側釘多層板的組合，組 合結構的寬度為后澆帶的寬度，組合結構用鐵絲與底板鋼筋固定牢固并拉線找直作為后澆帶處的模板和防護使用。
2.7底板混凝土和后澆帶混凝土澆筑底板模板支設完成后進行混凝土澆筑，澆筑 完成后，多層板組合結構不拆除，待到澆筑后澆帶混凝土前進行拆除，防止在這期間垃 圾進入后澆帶。
3止水鋼板定型結構支模系統在外墻后澆帶的應用

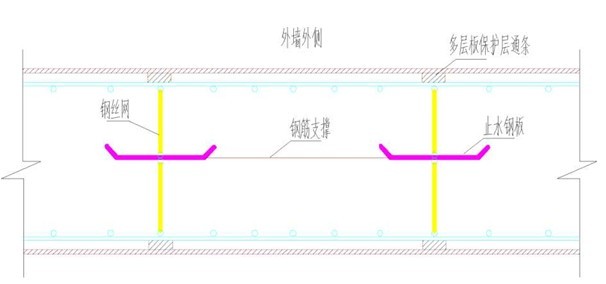

外墻止水鋼板定型結構支模系統，剖面圖見下圖：
3.1止水鋼板組合結構焊接、放置外墻止水鋼板組合結構除沒有鋼筋支架外其余 均與底板止水鋼板組合結構相同。但鋼絲網的固定鋼筋為與外墻內外側同型號的鋼筋， 綁扎后來代替外墻此部位內側主筋。組合結構放置并綁扎完后開始綁扎外墻外側主筋。
3.2為了防止止水鋼板組合結構由于澆筑混凝土時的側壓力而導致組合結構變形， 在兩個止水鋼板之間用廢鋼筋焊接鋼筋支撐，縱向間距不大于500mm。
3.3模板支設、混凝土澆筑模板支設時，在后澆帶的邊緣位置即鋼絲網的位置處 的模板上釘100mm寬，厚度為鋼筋保護層厚度的多層板通條，作為此位置的鋼筋的保護層，又可起到防止混凝土外漏的作用。模板支設完成后即可進行混凝土的澆筑。
