沉降后澆帶封閉之后要正常工作,結合面處必須要有符合設計及相應規范要求的粘結力和機械咬合力。由研究結論可以知:影響新舊混凝上結合面性能的因素主要有結合面的粗糙度、混凝上的強度,結合面粗糙度越大、新舊混凝上強度等級越高結合面抗剪強度越高。實際工程中,在用混凝上本體材料對結構進行修復與加固時,結合面可以處理得較粗糙,結合形式若再適當處理成斜縫、階梯縫或齒形縫,可保證新舊混凝上的整體工作。
沉降后澆帶一般設置在差異沉降較為嚴重的部位,如主樓與裙樓之間或主樓與主樓之間,所以后澆帶結合面必須有滿足設計和規范的抗滲需求。由研究結論可知:后澆帶在新老混凝上粘結面涂抹界面劑可提高新老混凝上粘結面的抗滲能力,界面的粗糙處理雖能提高粘結面的粘結強度,但對粘結面的抗滲能力并沒有多大的改善,反而在粘結面粗糙度較大時會加大粘結面的滲透性。
設計圖紙中對后澆帶的位置、鋼筋布置、止水鋼板都有詳細的標注,但是對于細部施工工藝沒有詳細的要求,由此帶來的施工質量千差萬別隨意性大,施工質量完全取決于施工單位的責任心和項目部的質量要求
一、對于沉降后澆帶現場施工工藝的要求:
1、留設后澆帶時未考慮底板鋼筋保護層混凝土斷開

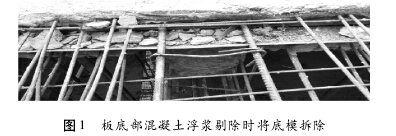

因為保護層的厚度小于混凝上粗骨料的粒徑,而后澆帶僅用隔斷鋼絲網將此處的混凝上斷開,在實際澆筑混凝上的過程中由于振搗的作用水泥砂漿在此處流失而集中了大量的粗骨料,拆模后蜂窩麻面嚴重,對于此處的抗滲、受力以及鋼筋銹蝕有較大影響。如在后澆帶封閉前將此處全部剔除,則需要將后澆帶底模板及支撐體系全部拆除,不僅結構受力不允許,而且施工作業較為困難、施工成本較大、施工時間延長(圖1)。

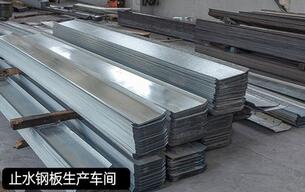

2、止水鋼板設置以及在止水鋼板處上下混凝土的斷開

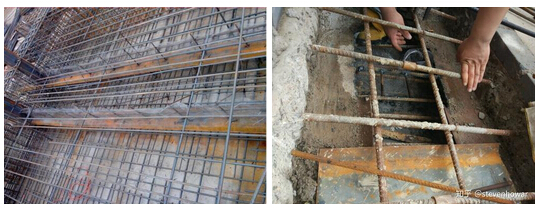

目前最普遍的做法是在底面鋼筋及頂部鋼筋即將安裝完畢時將止水鋼板用電焊焊接在上下層鋼筋上,最后在止水鋼板上下連接樁上用鋼絲網隔斷。因此處空間狹窄不易施工,隔斷設置質量無法保證同時工序檢查驗收難以實施。止水鋼板焊接在受力鋼筋上,對鋼筋的力學性能破壞較大并且不可逆。此種做法既不經濟又不安全而且還難以保證施工質量,澆筑后剔鑿時間長且影響結構性能(圖2)。
3、新舊混凝土接觸面鑿毛處理施工

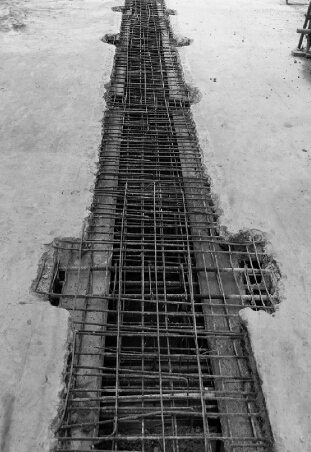

因為前期工期安排緊工序較為繁多,鑿毛剔打的工序是在封閉前才開始施工。如建筑工期較長則沉降后澆帶的封閉時間靠后。前后時間間隔較長加上施工中難免會有水接觸,長期處在潮濕環境中作隔斷處理的鋼絲網會嚴重銹蝕。最后在封閉沉降后澆帶時鋼絲網多數已嚴重銹蝕則需要全部用人工或者風鎬剔除。此種做法在工作面較為狹窄的同時需要借助動力機械經常會破壞止水鋼板以及從止水鋼板下穿過的管線,在板梁結合處無法同時保證結構和抗滲的要求,傳統施工方法在此處既不經濟又費時還難以保證質量。
其施工的滯后嚴重影響了頂板整體的防水或回填上施工,也影響了場地的布置利用,并且可能導致防水效果不佳(圖3) 。
二、沉降后澆帶現場施工工藝的優化
1、留設后澆帶時未考慮底板鋼筋保護層混凝土斷開優化
在模板上用與保護層厚度相等的帶企口的混凝上條(與結構混凝上標號一致)安置在后澆帶混凝上斷開的位置作為斷開設置,在其上綁扎板(梁則是在梁底及梁側面安置混凝上條)的底部鋼筋,同時兼顧了抗滲及結構的要求,既保證了施工質量又省去了最后剔除舊混凝上的工序,節約工期、節約成本。
2、止水鋼板的設置以及在止水鋼板處上下混凝土的斷開優化
底板鋼筋安裝完畢以后就進行止水鋼板等工序的施工,事先預制一定高度的混凝上支座(與結構混凝上標號一致),下端為混凝上墊塊上端預埋短鋼筋作為固定止水鋼板的焊點。在底部鋼筋綁扎好之后將止水鋼板支座的混凝上端綁扎固定在底板鋼筋上。支座安放間距視實際情況而定以保證能固定止水鋼板即可,固定好支座后在支座上沿止水鋼板方向綁扎密目鋼絲網作為止水鋼板下部混凝上斷開的設置,隨后焊接止水鋼板,在合適的位置焊接鋼筋樁用于綁扎密目鋼絲網,鋼筋樁應該與上部鋼筋等高。最后綁扎上部鋼筋,在上部鋼筋面以上混凝上斷開處綁扎與鋼筋保護層等高的木方條。
3、接觸面鑿毛處理施工工藝
在混凝上初凝后應立即將鋼絲網拆除干凈,并用鋼刷將接觸面刷毛直到粗骨料形成“半露半掩”的狀態以形成具有咬合力的齒狀。最后用清水將浮渣沖洗干凈,用與現場混凝上配合比相同的沒有粗骨料的水泥漿在沉降后澆帶的外露鋼筋與止水鋼板上涂刷,形成防銹保護層保證在封閉后澆帶之前鋼筋不銹蝕,然后將后澆帶用木板封閉防止水、灰塵等雜物進入其中。傳統做法中鑿毛是將所有舊混凝上表面全部剔除,混凝上沒有松動的或沒有嚴重污染的只需要鑿毛即可滿足受力要求,因為后澆帶的封閉一般是在主體結構封頂之后,此時對于混凝上雖然已終凝如果不是松動或者污染不會影響接觸面的受力。優化做法中不僅質量得到有效的保障同時省去了后期清理鑿毛的施工,明顯節約工期與成本。
如工期要求更加嚴格,施工工作面明顯不夠時可將沉降后澆帶用預制板預先封閉以不影響頂板防水、剛性層以及園林施工,從而達到節約工期增加工作面的目的。在沉降后澆帶達到封閉條件后在預制板或者梁位置預埋的灌注孔里用預壓自密實混凝上的方法施工以滿足工期質量的要求。
在工程界對新舊混凝上結合面關于受力要求的結論的基礎上對傳統后澆帶施工工藝優化。優化施工工藝是在不增加施工成本的基礎上優化施工方法,優化工藝簡單可靠,優化后的施工工藝不僅使沉降后澆帶的質量有可靠的保證,工序安排合理,后續處理簡單既節約施工成本也節約工期。
