1概述
后澆帶是在建筑施工中為防止現澆鋼筋混凝土結構由于溫度、收縮不均可能產生的有害裂縫，按照設計 或施工規范要求，在相應位置留設的臨時施工縫。其將大面積結構暫時劃分為若干部分，經過構件內部收 縮，在若干時間后再澆搗該施工縫混凝土，將結構連成整體。

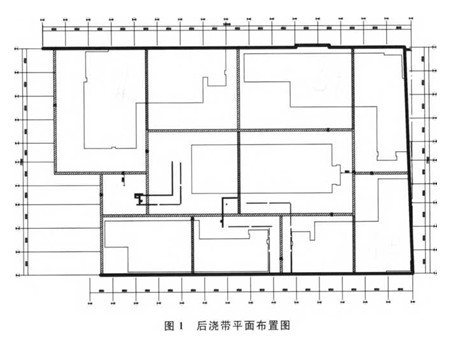

天津市濱海新區北塘經濟區嘉庭公寓主體工程一標段工程的施工任務，主要包括1?5號樓及其地下車 庫，總建筑面積約為3. 03萬m2。在施工過程中整個地下車庫底板和頂板由后澆帶劃分成11個分塊（具體 見圖1)，后澆帶累計長度達1 098. 56 m。后澆帶施工質量的好壞直接關系到今后基礎底板及頂板的防水效 果，其直接關系到今后地下車庫的防水效果，也勢必直接影響整體工程的質量。因此在后澆帶施工中其施工 工藝及過程控制顯得十分重要。
2變更設計
在原設計圖紙中，后澆帶采用橡膠止水條及橡膠止水帶(具體見圖2、圖3、圖4)的施工方法。由于之前 在其他工程后澆帶施工中對橡膠止水條的施工裝釘不便，且后期止水效果不理想，因此在本工程中與業主及 設計單位溝通，將橡膠止水條及橡膠止水帶變更為止水鋼板+鋼板網模板的施工方法。
2.1橡膠止水帶（條)施工工藝
2.1.1各后澆帶的構造要求
根據設計單位給出的圖紙，原設計中地下室外墻后澆帶的做法見圖2，地下室底板后澆帶的做法見圖3， 地下室頂板后澆帶的做法見圖4。
2.1.2施工技術要求及質量控制點
橡膠止水條是安裝在后澆帶凹面上起遇水膨脹而止水的作用。橡膠條在安裝過程前，必須保證后澆帶 兩側已進行了鑿毛和清理，沒有污泥等雜物。且在安裝中不能有斷開或連接不緊密的橡膠條，否則會直接影 響到防水效果。
在橡膠止水條的施工中，由于其位于側壁或 底板厚度的中間，外側均有鋼筋網片，致使在后 續的橡膠條安裝中很難操作。工人在裝釘中很 難保證橡膠條與混凝土結構間沒有縫隙或盡量 使縫隙微小，所以其弊端就在于工人的現實操作 會造成今后的漏水隱患。
2.2止水鋼板+鋼板網模板施工工藝
經過我方與設計方、業主方溝通之后，同意 將原設計圖紙中的橡膠止水帶及橡膠止水條變更 為止水鋼板。止水鋼板的規格為300 mmX3 mm 和400 mmX3 mm。鋼板網的規格為100 mmX2500 mm。
施工中先在澆筑的混凝土結構截面中部設 置“U”型止水鋼板，止水鋼板的“開口 ”朝迎水面，止水鋼板上下（或內外）到現澆結構上下（或內 外)表面采用鋼板網封堵。
2. 2.1變更后各后澆帶的構造
地下室外墻、底板及頂板后澆帶的構造見圖5.
2. 2.2鋼板網模板及止水鋼板安裝 2.2.2. 1鋼板網模板安裝在止水鋼板的中部兩側分別垂直設置鋼板網（圖8、圖9及照片1、照片2),鋼板網的一端分別通過鋼筋 焊接連接于止水鋼板的中部兩側面上，鋼板網的另一端分別通過鋼筋焊接連接在車庫底板鋼筋或外墻鋼筋 上。安裝要求在車庫底板底層鋼筋安裝完成后進行。安裝時先將下部鋼筋與底板下層鋼筋焊接，待底板上 層鋼筋安裝完成后再用鐵勾勾起與上層鋼筋焊接。
2. 2. 2. 2止水鋼板安裝
鋼筋2和鋼筋3(圖9)分別與止水鋼板進行點焊。鋼筋4與底板下層鋼筋點焊，鋼筋1與底板上層鋼筋 點焊。鋼筋5下端與底板下層鋼筋點焊，上端與止水鋼板點焊，對止水鋼板起支撐及限位作用。施工時下端 高度不可調，上端高度可根據實際高度要求，將多出的鋼板網卷在鋼筋1上。安裝后效果見照片3?照片5。
2. 2.3施工技術要求及質量控制點 2. 2. 3.1止水鋼板朝向及連接在止水鋼板的安裝中，必須注意其U型開口方向必須朝向迎水面。在外墻的安裝中必須保證止水鋼板 的垂直度，使上下止水鋼板埋進和露出長度一致。止水鋼板在轉角處的連接必須采用搭接雙面焊，且搭接長 度不小于100 mm，焊縫需飽滿。
2. 2. 3. 2鋼板網連接
兩片鋼板網連接處的搭接長度不小于100 mm,鋼板網與骨架的扎結點間距不大于50 mm。
2. 2. 3. 3固定支架
固定止水鋼板和鋼板網的鋼筋或骨架鐵件均不得伸出結構鋼筋外表而進人結構鋼筋保護層，以防形成 滲水通道。鋼板網及其與固定骨架之間的連接必須具備足夠的強度和抗沖切能力，確保先澆混凝土不沖破 鋼板網，減少后澆帶的變形和位移。
2. 2. 3. 4鑿毛清理
在后期澆筑后澆帶混凝土前，必須對混凝土上表面進行剔鑿清理，且止水鋼板上的淤泥與鐵銹必須清理 干凈。后澆帶處上層鋼筋保護層混凝土模板用長條木模進行支設。 2兩種工藝對比
2.1施工工序?qū)Ρ?br />
在橡膠止水條的后澆帶施工中，木工需要提前在后澆帶兩邊支模，在后期澆筑之前需拆模，并對其進行 剔鑿。難點就在此階段的剔鑿，剔鑿工作既費時又費工，如果后期鑿毛不徹底會影響工程的防水質量，會造 成質量事故。另外在現場操作中由于鋼筋網片間距緊密，工人無法很好地裝釘橡膠止水條，使止水條與混凝 土表面間有或大或小的縫隙；在轉角處橡膠條無法進行無縫連接，如果以整條裝釘又會在轉角處出現空隙， 導致此部位止水條失效。
采用鋼板網代替后澆帶的模板，鋼板網不必拆除，可以減少后澆帶的拆模用工。鋼板網制作采用直徑 12 mm的螺紋鋼筋焊接成矩形骨架，然后將鋼板網用綁絲綁扎牢固。鋼板網上的規則網眼可以使?jié)仓幕?凝土在里面形成凸起，節省了后續作業中的鑿毛。這就縮短了工期和降低了成本。
3.2效益成本對比 3.2.1成本分析
根據經驗，采用普通模板支設(按底板厚度800 mm考慮）合計成本為480元/m(含人工、材料等），在采 用鋼筋支架鋼板網留設后合計成本為120元/m，綜合比較效益明顯，不僅節省了用工工時，縮短了工期，還 降低了成本，增加了效益。
3.2.2技術效益
由于采用橡膠止水條施工受到支模、拆模及鑿毛的工序限制，在后期防水方面效果不理想，而采用鋼筋 支架鋼絲網留設后澆帶，解決了后澆帶中拆模、清理困難等問題，可減少拆模清理用工。在后澆帶內留設集 水坑及時排除積水，防止后澆帶內的鋼筋不被銹蝕，保證了工程質量，故有明顯的技術效益。
